1、引言 繼電器作為一種具有隔離和開關功能的自動控制元件，已廣泛應用于衛星、導彈、火箭、飛機、艦艇、坦克、火炮、核工廠、雷達、通訊、計算機等系統，是各項國防工程中必不可少的控制元件。繼電器在軍用整機中主要起著信號隔離與傳輸、信號擴展與綜合、自動控制與量和程序配電的作用。例如，某新型導彈共使用各種繼電器970只。但是，由于傳統的有觸點式繼電器在儲存和使用過程中，其電磁干擾和可靠性受觸點間的不良接觸、電火花電弧造成的磨損、輸入線圈的反電勢等影響，致使繼電器的失效率較高，使其繼電器成為不可缺少的、同時又是最難保證其電磁干擾和可靠性的元件之一。 電磁兼容指標是整機單位驗收其所選用繼電器的關鍵指標，但目前還沒有相應的測試方法，一般沿用整機的測試方法對繼電器進行測試，不能適應作為部件的繼電器的工作情況。因而研究繼電器的電磁干擾發射的測量方法，并對現在沿用的測試方法的有效性、適用性和嚴謹性進行研究是本項目研究的目的和背景需求。 針對繼電器研制單位的委托，我中心正在初步研究軍用繼電器電磁兼容的測試方法，其主要目的是為軍用繼電器研制單位在產品的電磁兼容設計上提供依據，并為整機研制與定型提供科學數據，并填補我國在此方面的空白。 軍用繼電器是軍用元器件的一種，所以制定軍用繼電器電磁兼容的測試方法是十分必要并具有時效性。 2、發射試驗的一般測量要求 專業研發、生產、銷售:測漏機,檢漏機,試漏機,測漏儀,塑料瓶裝袋機,墊片沖裁入蓋機,客服熱線：13929416960. 2.1 測量容差 除非對特定的測試另有說明，容差應如下： 1) 距離：±5％ ； 2) 頻率：±2％； 3) 幅度、測量接收機：±2dB； 測量系統(包括測量接收機、傳感器、電纜等)：±3dB； 4) 時間(波形)：±5％。 2.2 測試場地的環境噪聲 在屏蔽室內進行測試時，EUT斷電和所有輔助設備通電時測得的電磁環境電平應至少低于規定的極限值6 dB。電源線上的傳導環境電平應在斷口EUT但連接一個電阻負載情況下測量，該電阻負載應流過與被試設備相同的額定電流。 在屏蔽室外測試時，則測試應在電磁環境電平處于最低點的時間和條件下進行。 2.3 輻射發射的測量要求 測試場地應是平坦的，沒有架空線，附近沒有反射性結構，而且有足夠大的空間以滿足在規定的距離內放置天線，并在天線、被試設備和任何反射性結構之間提供足夠的間隔。 圖1給出了符合標準的試驗場地。該試驗場地位于一個長軸20m、短軸17．32m的橢圓形的區域內。被試設備和測量設備被分別放置在相距10m的焦點上。

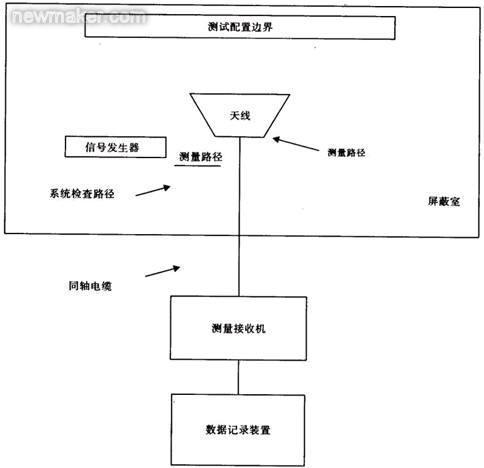

如果進行試驗的場地不具備上述特點，應收集證據證明這種場地造成的誤差不會使得到的結果無效。一個可以選擇的場地的例子是一間半電波暗室。 應通過測量水平和垂直極化場地衰減使試驗場地有效。用于測量場地衰減的天線間距應與輻射發射天線試驗的間距相同。 如果水平或垂直場地衰減測量值與理想場地的理論衰減值之差不大于±4dB，則認為該試驗場地是可接受的。 3、試驗程序 3.1 被試件的配置 除非另有規定，被試件的布置和運行應與典型應用情況相一致。如果在測試期間使用了屏蔽的或特殊的電纜以滿足限值的要求，則應在報告中說明。 3.2 被試件的工作狀態 被試件應按設計要求在額定工作電壓和典型的負載條件下運行。只要可能，應使用實際負載；如果使用模擬負載，該模擬負載應是阻性負載。 被試件應工作在使其產生最大輻射發射的工作狀態下。即在試驗時，應將輔助激勵量和輸入激勵量的額定值施加于被試設備的相應回路，在被試設備處于暫態動作狀態下，測量其電磁發射。 注：輸入激勵量和輔助激勵量電路應不影響被試件的電磁發射。 4、輻射發射的測量 本測試方法用來測試EUT及有關電線、電纜的電場發射。測試時，應使EUT保持3.1規定的基本測試配置，要確保EUT產生最大輻射發射的面朝向測量天線。 4.1 天線地網的搭接 在屏蔽室內測量，使用一個與地網同寬的實芯金屬帶將拉桿天線地網搭接到接地平板上，地網與接地平板之間最大直流搭接電阻2．5mΩ。使用金屬接地板的測試工作臺，搭接該地網到金屬接地平板上。 4.2 天線定位 (1) 確定EUT及其有關電纜測試配置邊界以便天線定位。 (2) 采用GJB152A一97中圖RE102—2中所示天線上的幾何參考點來測定天線距測試配置邊緣的高度和距離。 1) 對所有配置，天線應距測試配置邊界的前緣lm； 2) 除1040 rain拉桿天線外，天線應高于地面接地平板1200ram； 3) 確保天線任何部分距屏蔽室的壁面不小于lm，距頂板不小于0．5m； 4) 對使用測試工作臺面的測試配置，對拉桿天線附加定位要求和對測試工作臺接地平板的距離應滿足GJB152A-97中RE102—2中的要求。 4.3 測試方法 (1) 按本標準中2.2檢查電磁環境電平，必要時應繪制電磁環境曲線圖； (2) 測試設備通電預熱，使其達到穩定工作狀態； (3) 按圖1的系統檢查路徑，對每根天線以其最高使用頻率點，對從每根天線到數據輸出裝置的整個系統進行評估。對使用無源匹配網絡的拉桿天線，用每個頻段的中心頻率進行評估。 1) 施加一個校準信號到天線連接點處的同軸電纜上，其電平比GJB151A極限值減去天線系數后低6dB； 2)按照正常數據掃描的方法使測量接收機進行掃描，檢查數據記錄裝置的指示電平是否在注入信號電平的-I-3dB范圍內； 3)對1040mm拉桿天線，去掉拉桿通過連接到基座的10pF電容器向天線匹配網絡施加信號； 4)如果獲得的讀數偏差超過±3dB，則要找出引起誤差的原因并糾正。 (4) 使用輻射發射的測量基本測試布置的測量路徑，對每根天線進行下述評定，以確認天線完好可用。 1) 在每種天線的最高使用測量頻率點上使用天線或短棒輻射器輻射信號； 2) 使測量接收機調到所加信號頻率上，檢查接收到的信號是否適當。 (5) EUT通電預熱。使其達到穩定工作狀態。 (6) 按輻射發射的測量基本測試布置的測量路徑，確定EUT及其有關電纜的輻射發射。 1) 使用GJB152A一97一般要求4．9．3條款表2規定的帶寬和最小測量時間，使測量接收機在整個適用的頻率范圍內掃描； 2) 對30MHz以上的頻率，天線應取水平極化和垂直極化兩個方向； (7) 數據提供 1) 連續地自動地繪制幅度與頻率關系曲線圖，除為核實曲線圖外，不接受手動采集的數據； 2) 每條曲線都應達到至少百分之一或兩倍于測量接收機帶寬(取要求較低者)的頻率分辨率以及至少ldB的幅度分辨率； 3) 提供測試方法中EUT測試和測量系統校準、檢查兩組曲線； 4) 提供4．3．4條款中確定的檢查測量天線完好性的情況說明。(end) |
